導波雷達液位計的原理

導波雷達液位計就是為了液位測量與控制系統的應用而開發出來的一種新型雷達液位儀表，它能夠用來對液位進行指示與控制，能夠滿足大部分場合下液位測量的需要，具有較高準確度。導波雷達液位計的工作原理采用時域反射和ETS相結合的方法。液位計變送器模塊可發出特定頻率高頻窄電磁波并沿傳感器導波桿或者鋼纜進行傳輸，所發出電磁波在介質表面遭遇介電常數不同時將電磁波反射回。該方法首先利用等效時間采樣技術把納秒級傳導時間擴增到毫秒級等效時間，然后利用最優目標識別這一復雜算法進行處理，有效地抑制有虛假回波產生，達到準確測量液位目的。

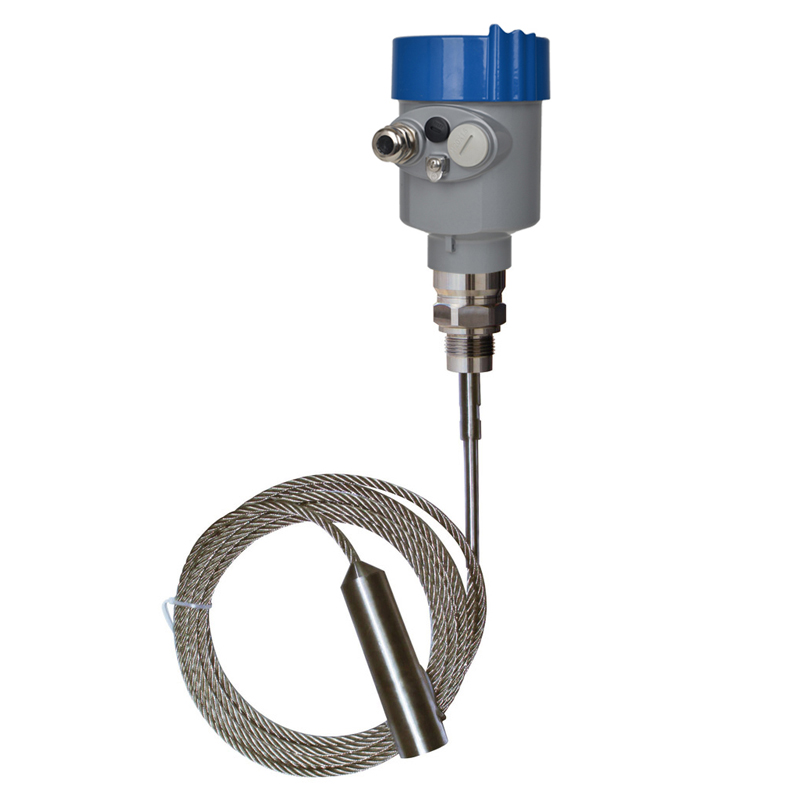

導波雷達液位計通過直接接觸使傳感器導波桿或鋼纜浸在被測介質中實現測量。該液位計利用時域反射原理在變送器模塊部分輸出某一頻率電磁信號在導波傳感器中傳播，遇介質介電常數不同時發生反射，單片機經算法可獲得待檢測液位高度。所以當使用導波雷達液位計進行液位測量時，液位變化將導致傳感器特征阻抗發生變化。由該變化引起的反射信號經電路采集捕獲，再經處理由此獲得被測液位高度。
